工业铝型材框架定制厂家10000㎡生产基地 | 6S管理 | 非标全流程化生产

在铝型材生产过程中，固溶淬火后必须经过时效工艺，才能获得理想的机械性能。工业铝型材时效工艺就是将淬火状态合金在特定温度下保持适当时间，使淬火得到的固溶体发生分解析出，从而显著提高材料的强度、硬度和稳定性。

工业铝型材时效工艺通常采用人工时效方式，要求时效炉内温度均匀控制在175℃至200℃范围内，保温时间2至3小时。澳铝铝业严格遵循铝型材时效工艺标准，确保每批次产品硬度达标。当炉内温度到达工艺要求后，需持续保温指定时长，出炉后立即开风机吹风20分钟冷却，质检员检验硬度是否符合使用要求。

铝型材时效工艺的温度控制至关重要。温度过低，GP区不易形成，时效后硬度不足；温度过高，析出相临界尺寸偏大，同样会降低强化效果。保温时间也不容忽视——时间不够的料，一上机就发软，一加工就变形；时间过长则可能出现过时效，导致强度不升反降。

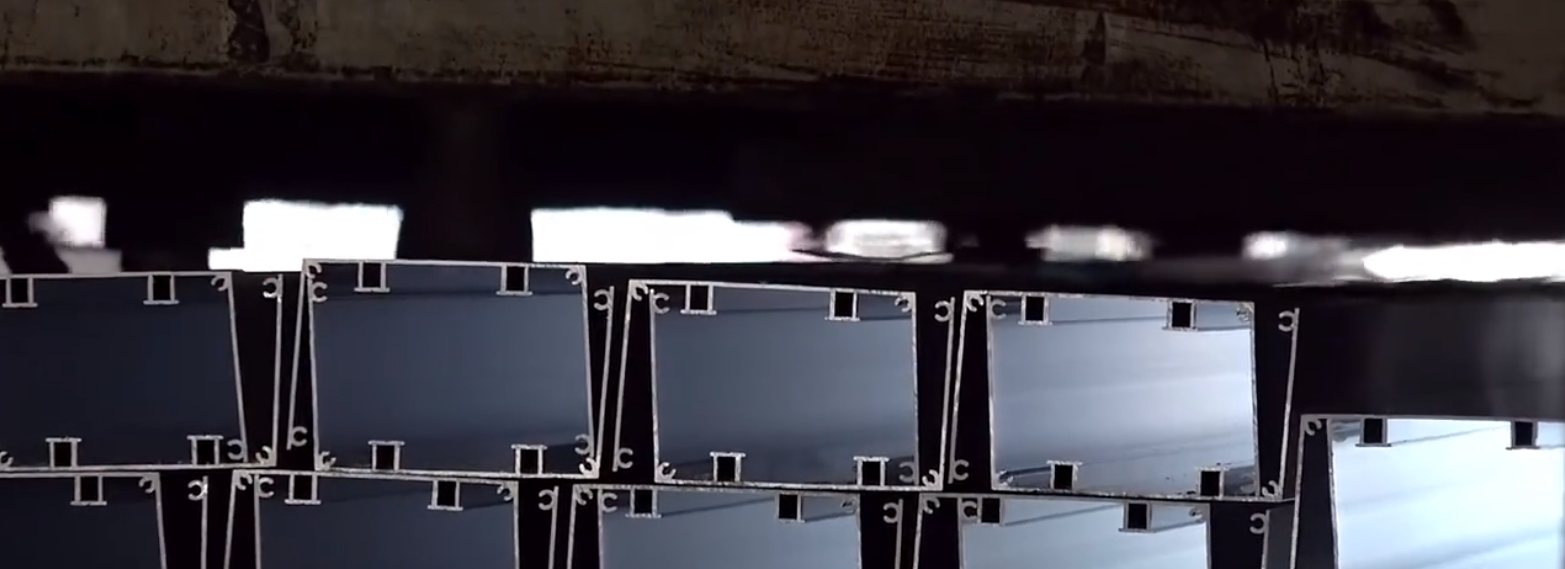

澳铝铝业在实施工业铝型材时效工艺时，合理控制时效温度和保温时长，保证型材获得稳定的力学性能。装炉前将同类合金型材统一放置，型材之间保留足够间距确保热风循环通畅。炉内温度到达工艺要求时，每隔30分钟测量一次炉内实际温度并做好记录。只有严格把控每一环节，方能确保出厂产品符合质量要求。
