工业铝型材框架的稳定性与组装效率，很大程度上取决于连接方式的选择。不同连接方案在承载能力、拆装便利性及外观要求上各有侧重。以下对三种常用连接方式的技术特点进行对比分析。

一、角件连接：适用性最广的常规方案

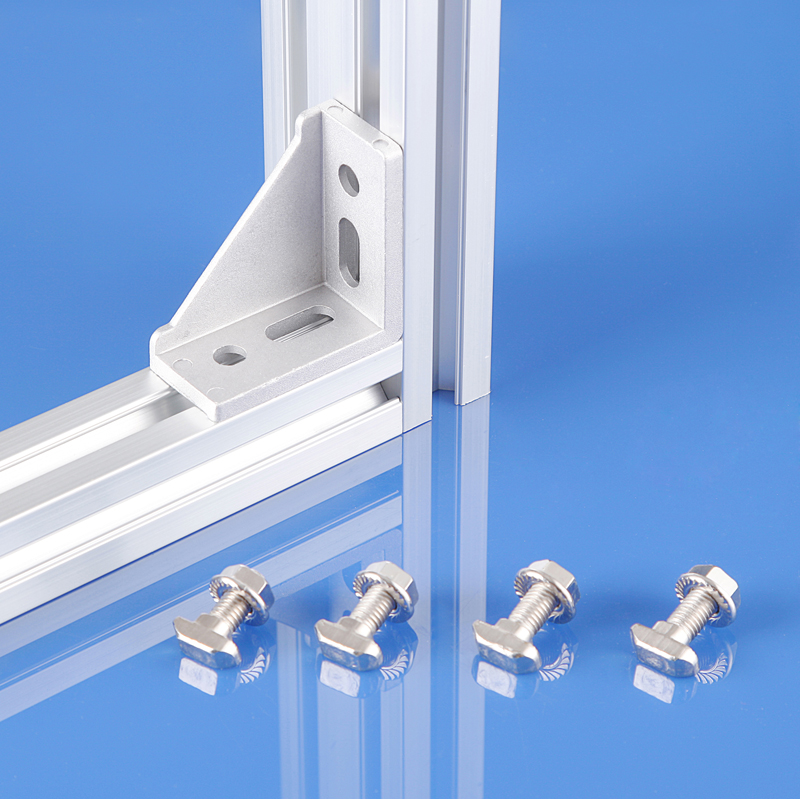

角件连接通过角码、螺栓及T型螺母将型材固定，是工业铝型材框架中最常见的连接方式。实测表明，采用双槽角件连接的长方体框架，在静载状态下节点抗扭转能力可达200 N·m以上。其优势在于：安装工具仅需内六角扳手，单工人每分钟可完成4-6个节点的锁固；支持多次拆装而不明显降低连接强度，适合需要频繁调整或搬迁的产线设备。适用于自动化设备机架、工作台、仓储货架等中高承载场景。

二、内置连接件：外观与速度的折中选择

内置连接件（又称“隐形连接”）将螺母和螺栓隐藏在型材槽内，从外部看不到任何紧固件。在300 mm长的型材节点上，熟练工人完成一套内置连接的平均用时约为50秒，比角件连接快约20%。但需注意：该方式承载能力中等，节点抗拉强度约为角件连接的65%-75%。推荐用于洁净室设备、电子检测平台等对外观有较高要求的轻载场景。

三、端面连接：力传递路径最短的刚性方案

端面连接直接在型材端面钻孔攻牙，通过高强度螺钉对穿固定。该方式消除了角件和连接件的力臂，力传递直接，节点刚度最高。测试条件下，端面连接的抗剪切强度较角件连接提升约35%。但加工需提前钻孔攻牙，修改不便；安装时需保证孔位对中精度（建议公差±0.1 mm）。适用于机器人基座、重型输送线等对刚性要求严苛且无需频繁拆改的结构。

四、选型建议与常见误区

- 牢固优先、不常拆装：选用端面连接或角件连接。

- 效率优先、需频繁调整：首选角件连接，兼有良好牢固性与可复用性。

- 外观优先、轻载环境：选用内置连接件，并注意控制负载范围。

一个常见误区是：在小截面型材（如2020系列）上强行使用大尺寸内置连接件，导致槽口变形、无法锁紧。正确做法是根据型材系列（如30系、40系、45系）选择匹配规格的连接件。

针对具体项目的连接方案选型与结构刚度验算，澳铝铝业可提供基于实际负载工况的技术建议。如需进一步了解不同连接方式的加工参数或获取标准节点库，欢迎您留言联系澳铝铝业技术团队进行沟通。
