3030铝型材是工业自动化设备、流水线工作台及轻型框架结构中常用的规格之一。在实际搭建过程中，配件的选型直接影响框架的连接强度与装配效率。由于3030型材存在国标与欧标两大系列，其槽口尺寸与结构不同，导致所用铝型材配件无法通用。本文系统梳理3030铝型材常用配件的规格选择要点，帮助用户根据型材系列正确选配。

一、3030型材的系列区分

3030铝型材主要分为国标系列与欧标系列，两者的核心区别在于槽口设计：

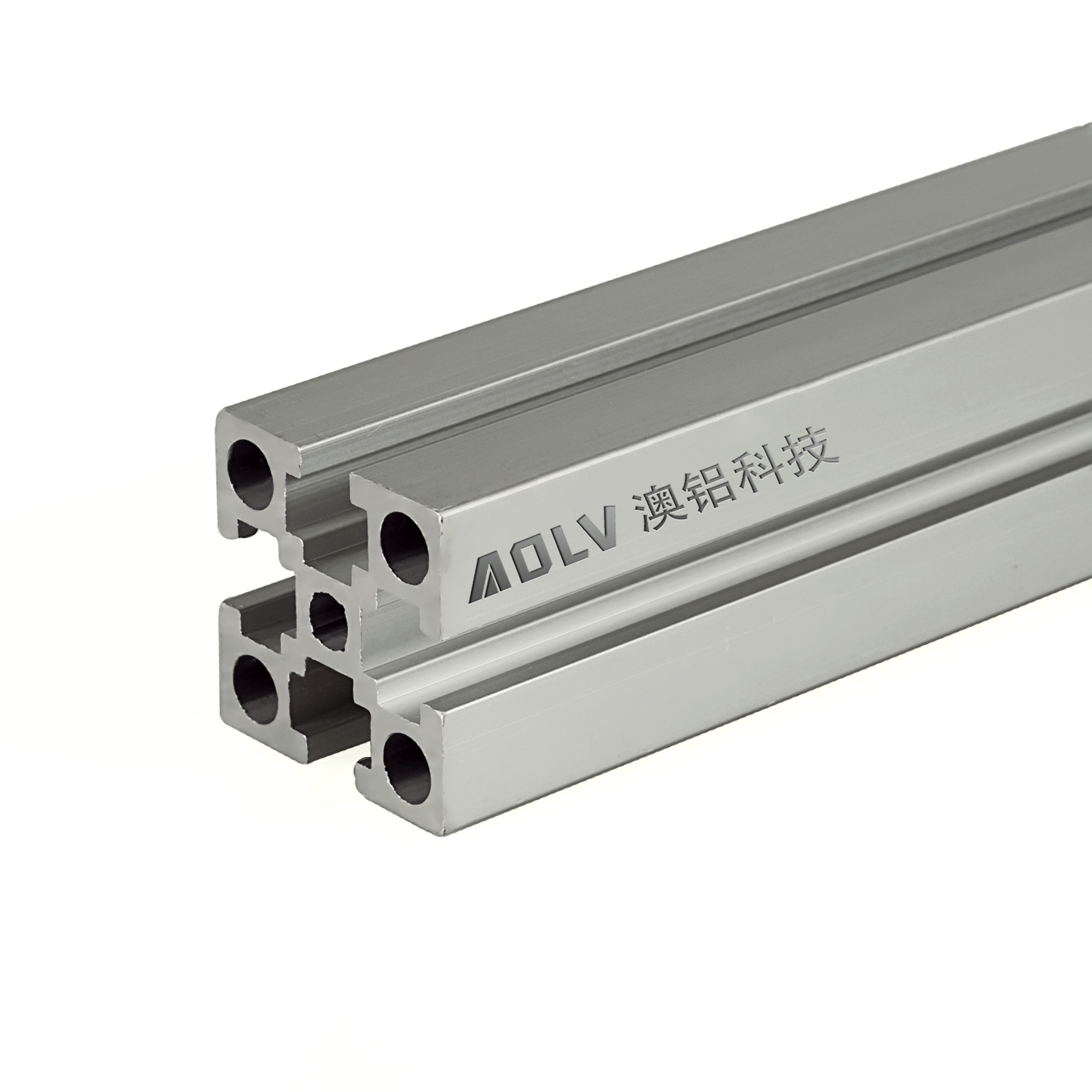

- 国标3030型材：槽宽为6mm，槽口形状为四方槽，适用于6mm系列连接配件。

- 欧标3030型材：槽宽为8mm，槽口形状为T型槽，适用于8mm系列连接配件。

槽口尺寸与形状的差异，决定了两者所选用的铝型材配件不能混用，需严格按照系列匹配。

二、螺栓螺母类配件选型

螺栓螺母是3030铝型材框架最基本的连接件，用于型材之间的紧固及配件安装。

1. 国标3030型材

国标系列槽宽6mm，常用螺栓螺母组合包括：

- T型螺栓：选用30国标10F系列M6T型螺栓，配合M6法兰螺母使用。

- T型螺母：选用30国标M4或M5规格T型螺母，配合内六角螺栓使用。

- 四方螺母：选用对边10mm的M4、M5或M6四方螺母，配合圆柱头螺栓使用。

2. 欧标3030型材

欧标系列槽宽8mm，常用螺栓螺母组合包括：

- T型螺栓：选用欧标30系列M6T型螺栓，配合M6法兰螺母使用。

- T型螺母：选用欧标30系列M4、M5或M6规格T型螺母，配合内六角螺栓使用。

- 滑块螺母：选用欧标30系列M5、M6或M8滑块螺母，配合内六角螺栓使用。

三、角件及连接板类配件选型

角件（角支架）用于3030铝型材的垂直交叉连接，增强框架结构稳定性。

- 规格选择：无论国标还是欧标系列，角件本体均选用3030规格，确保与型材截面尺寸匹配。

- 固定螺栓：角件的固定需配套对应系列的螺栓螺母——国标系列使用国标螺栓，欧标系列使用欧标螺栓，具体规格参照上述螺栓螺母选型说明。

此外，内置连接件、连接板等配件同样选用3030规格，仅配套的螺栓螺母按系列区分。

四、角槽连接件选型

角槽连接件用于型材之间的T型连接或十字连接，安装便捷，无需在型材表面加工孔位。

- 国标3030型材：选用国标3030角槽连接件，适配6mm槽口。

- 欧标3030型材：选用欧标3030角槽连接件，适配8mm槽口。

五、锚式连接销与间隔连接块

锚式连接销可实现型材端面与中部的高强度连接，但需注意其适配性：

- 欧标3030型材：选用槽8规格锚式连接销，适用于8mm槽口。

- 国标3030型材：锚式连接销无槽6规格，因此国标系列一般不使用该配件连接。

间隔连接块同样仅适用于欧标系列，3030欧标型材选用对应3030规格即可。

六、平封槽条选型

平封槽条用于覆盖型材槽口，起到防尘、美观及保护作用。

- 国标3030型材：选用6mm平封槽条，与6mm槽口匹配。

- 欧标3030型材：选用8mm平封槽条，与8mm槽口匹配。U型槽条同样选用8mm规格。

结语

正确选配3030铝型材的配件，需首先确认型材为国标系列还是欧标系列，进而根据槽口尺寸选择对应规格的螺栓螺母、角件、连接件及封条。澳铝铝型材提供全系列3030铝型材及配套配件，支持从选型咨询到框架搭建的一站式服务，助力客户高效完成工业自动化与装备制造项目。
